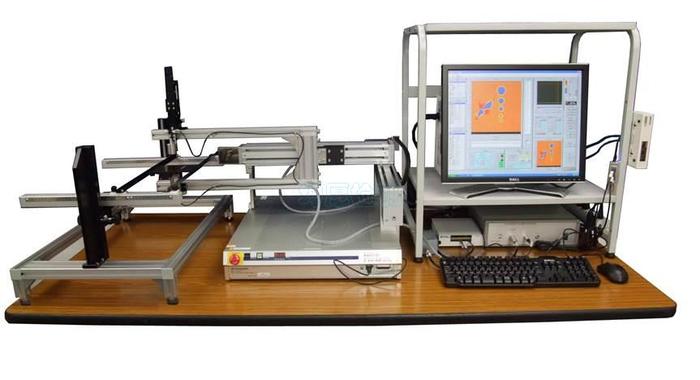

非接触空气耦合超声波检测系统

ＮＡＵＴ的优点

(１)探头在走查时，可发射接收稳定的信号

(２)不能使用耦合剂的试验体，也能进行超声波检查

(３)直接接触法很难实现的高温/低温材料、狭窄区域及复杂形状的试验体都可实现

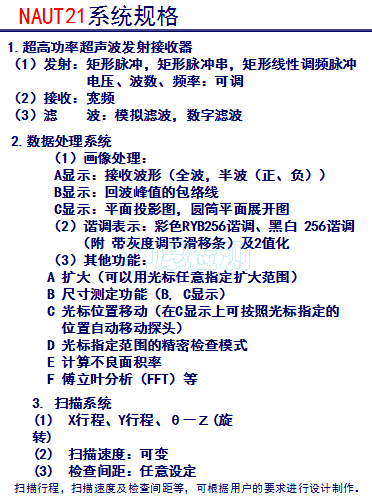

ＮＡＵＴ工具

（１）高功率超声波发射接收器

　　　１）矩形脉冲串

　　　２）电压、发射频率、波数 可调

（２）高灵敏度的空气耦合超声波探头

（３）前置放大器（60dB）

非接触空气耦合检查的主要应用领域

(1)复合材料（CFRP,GFRP）的层间剥离检查

(2)锂离子电池电解液分布及气孔的检查

(3)刹车垫的接合状态检查

(4)粘结状态的检查

(5)薄板(~mm)的探伤检查

(6)塑料泡沫材料的内部检查

(7)橡胶、木材、塑料以及压电材料等的检查

(8)水位、气体浓度的测量

(9)溶射被覆层的评价

(10)建筑用钢筋混凝土的检查

(11)不使用耦合剂的其他超声波检查

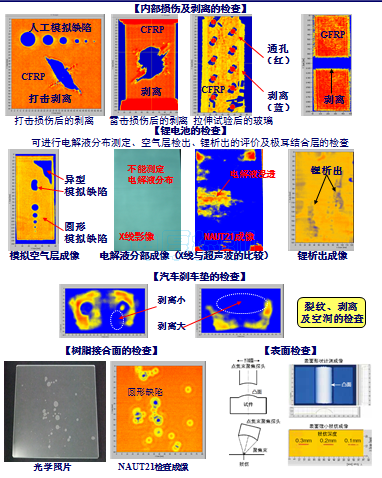

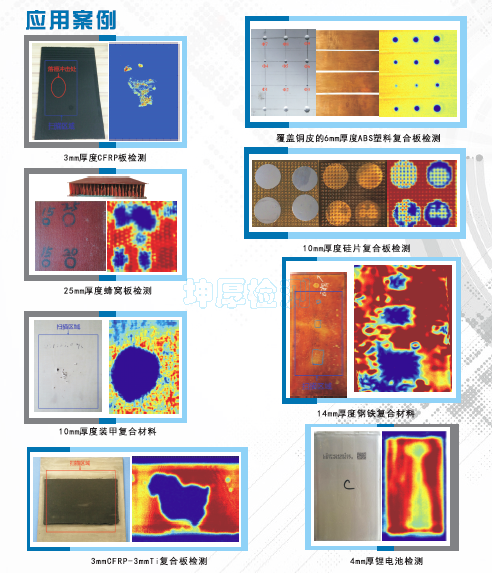

典型应用案例：
