三维立体相位扫描测量技术
三维立体相位扫描测量法在内窥镜检测领域是一个突破性的测量技术。此测量法用一个镜头即可完成观察和测量，无需更换镜头和重新定位缺陷，节省工作时间，提高检测效率。
三维立体相位扫描测量法对被检测区域表面进行扫描，提供剖面视图，即检测物体的横截面，使缺陷的轮廓和特征更加清晰，帮助操作者作出更准确的判断。
韦林Mentor Visual iQ™的新版三维相位测量法使工业视频内窥镜的应用提升到新的高度。
 |
|  |
| 剖面视图 |
| 深度测量的剖面图 |
 |
|  |
| 涡轮叶片裂纹的点云灰度图 |
| 涡轮叶片裂纹的点云色度图 |
 |
|  |
| 长度测量 |
| 点到线的距离测量 |
 |
|  |
| 深度测量 |
| 面积测量 |
 |
|  |
| 多线段长度测量 |
| 涡轮叶片与机匣间隙测量 |
强大、便携、快速、互连

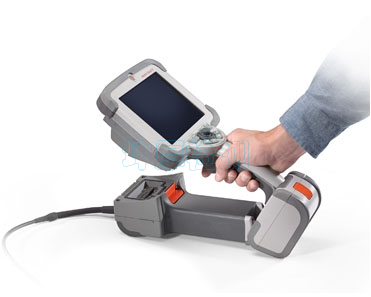

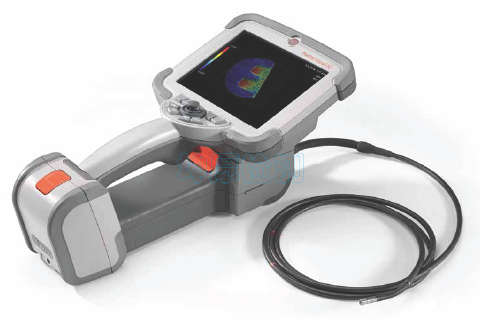

Mentor Visual iQ™是世界上最先进的视频内窥镜，可帮助使用者对工作做出更佳判断，提高检测效率。
• 采用多点触摸屏，符合人体工程学的操纵杆和物理按键，操作更简单易行
• 彩色SUPER HAD CCD摄像头5倍数字变焦和新型动态图像处理系统
• 采用6.5英寸(16.5厘米)有源矩阵XGA彩色LCD显示屏，在日光下可轻松识别，图像清晰可辨，提高检出概率
• 采用自适应降噪(ANR)和高动态范围(HDR)静态图像捕获技术，捕获高度清晰的实时视频和静态图像
• 采用3D相位测量(6.1 mm直径探头)或立体测量(6.1mm或4mm直径探头)
• 便携、轻巧、符合人体工程学的设计，净重3.0 千克
• 坚固耐用，设计符合IP65、IP55、MIL STD 461F和MIL STD 810G标准
• 支持双频段Wi-Fi和蓝牙4.0
• 检测(MDI)软件流程化形式支持检测人员完成检测过程、智能命名文件、创建MS Word®和PDF兼容的检测报告
• 提供16 GB内置固态硬盘
• 两个USB 3.0 主机A端口，一个USB 3.0客户端 B端口
• 高容量、可更换、可充电的锂电池，无需充电底座，符合航空运输规定
• 可更换的4.0mm和6.1mm探头，提供多种长度，适合各行业应用
• 光学镜头的安全双螺纹结构，可轻松实现更换
• 高强度LED光源和先进图像处理技术可改善图像亮度
• 多种可定制的支撑臂供选择
• 可选配超级便携的拉杆携行箱、可选用于容纳多个探头和附件的更宽敞的工作台
远程协作检测
Mentor Visual iQ™ 一体化手持式便携型工业视频内窥镜系统可提供专业远程协作软件Inspection Works Connect，通过Wi-Fi 实现远程互联，将正在进行的检测视频图像与场外专家分享，专家能够对检测图像进行注释，实现双向协作功能，能够快速协助现场工程师做出更加准确的判断，提高工作效率，降低工作成本；通过购买Inspect Works Connect软件即可实现远程互联协作检测功能。
工作温度
探头 | -25ºC到100ºC，低于0ºC时，探头应减少导向操作 |
系统 | -20º到46ºC，低于0ºC时，LCD液晶屏可能需要预热 |
存储温度 | -25º到60ºC |
相对湿度 | 最高95%，无冷凝 |
防水 | 探头能承受1Bar的水压，相当于10.2m水深 |
摄像头
探头直径 | 4.0mm 、6.1mm和8.4mm |
图像传感器 | 1/6英寸彩色SUPER HAD™ CCD摄像头(6.1mm) ；1/10英寸彩色SUPER HAD™ CCD 摄像头(4.0mm) |
像素数 | 44万像素 |
外壳材料 | 钛合金 |
温度传感器 | 内置温度传感器及超温报警系统 |
系统
系统尺寸 | 17.1cmx20.3cmx38.7cm |
机箱尺寸(携行箱) | 48.8cmx38.6cmx18.5cm |
机箱尺寸(工作台) | 55.5cmx41.5cmx56.5cm |
系统重量 | 整机设备含拉杆携行箱：10.2kg 6120系统-3.0kg |
构造 | 集成人造橡胶缓冲器的聚碳酸酯和铸镁材料外壳 |
LCD显示器 | 集成式6.5英寸 (16.5cm) 有源矩阵XGA彩色LCD显示屏 ，在日光下图像清晰可读 ，配置 多触点电容 Dragontrail™触摸屏 |
操纵杆控制 | 360ºAll-Way®探头全方位导向、菜单访问和导航 |
按钮组 | 访问用户功能，测量和数字功能 |
音频 | 集成3.5mm耳机、麦克风接口，也可配蓝牙耳机 |
内储存器 | 16GB固态硬盘，用于用户存储 |
数据I/O端口 | 两个USB3.0主机“A”端口，一个USB3.0客户端“B”端口 |
视频输出 | VGA |
亮度控制 | 自动和手动10级可调 |
照明类型 | 白光LED |
延时曝光 | 自动-最长16秒 |
电池
锂离子电池 | 10.8V(标准),73Wh,6.8 Ah |
电池使用时间 | 2小时 |
电源输入
交流电 | 100-240VAC，50-60Hz，<1.5ARMS |
直流电源 | 18V,3.34A |
达标和分类
MIL-STD-810G | 美国国防部环境测试的第506.5、507.5、510.5、511.5、514.6、516.6和521.3部分 |
MIL-STD-461F | 美国国防部-电磁干扰RS103-ABOVE DECK |
标准 | 1组，A类：EN61326-1、UL、IEC、EN CSA-C22.2:61010-1和UN/DOT T1-T8 |
IP等级 | IP65(组装好)，IP55(未组装) |
软件
操作系统 | 实时多任务操作系统 |
用户界面 | 菜单驱动和软按钮操作；使用触摸屏或操纵杆的菜单导航 |
文件管理 | 嵌入式文件管理器 ，支持对内存和USB介质中的文件和文件夹进行如下操作 ：复制 、 剪切、重命名、删除、 筛选和排序等操作 |
音频数据 | PC兼容的ACC(.M4A文件)格式 |
图像控制 | 反转 、负片 、自适应降噪 、失真校正 、照明亮度 、延时曝光 、单一视图 、变焦 (5倍 数字) 、图像定格和调用 |
数字变焦 | 连续(5 倍) |
图像格式 | Bitmap(.BMP)和JPEG(.JPG) |
视频格式 | MPEG4 AVC/H.264(.MP4文件) |
文本注释 | 全屏文本叠加 |
图形注释 | 箭头标识 |
导向控制 | 360ºAll-Way®全方位连续导向；导向、锁定与复位；微调和粗调可选；导向速率可调； 过载保护 |
软件更新 | 可通过USB 闪存盘进行现场升级 |
语言 | 英语 、西班牙语 、法语 、德语 、意大利语 、俄语 、日语 、韩语 、葡萄牙语 、中文 波兰语、匈牙利语、芬兰语和瑞典语 |
应用软件 | 14种语言的菜单导向检测 (MDI) 功能软件 ，以流程化方式引导检测人员完成检测过程、 智能命名文件、创建MS Word®和PDF兼容的检测报告 |
直径 | 长度 |
4.0mm | 2.0m、3.0m |
6.1mm | 2.0m、3.0m、4.5m、6.0m和10.0m |
8.4mm | 2.0m、3.0m、4.5m、6.0m和10.0m |
备注：韦林提供多样的特殊客户定制型探头，满足不同工业检测需求，最长可达30米。
视频内窥探头导向能力
探头长度 | 平直状态下导向弯曲度的最小值 |
2m到4.5m | 160° |
6m到10m | 140° |
备注：探头导向弯曲度通常会超过最低规格。
视频内窥探头
Mentor Visual iQ 4.0 mm镜头
镜头型号 | 颜色标识 | 视野FOV* (°) | 焦距DOF(mm) |
前视观察镜头
T4080FF** | 无 | 80 | 35-inf |
T40115FN | 黑色 | 115 | 4-inf |
侧视观察镜头
T40115SN | 红色 | 115 | 1-30 |
T40120SF | 蓝色 | 120 | 6-inf |
双物镜立体测量镜头
TM405555FG（前视） | 黑色 | 55/55 | 5-inf |
TM405555SG（侧视） | 蓝色 | 55/55 | 4-inf |
Mentor Visual iQ 6.1 mm镜头
镜头型号 | 颜色标识 | 视野FOV* (°) | 焦距DOF(mm) |
前视观察镜头
T6150FF | 无 | 50 | 50-inf |
XLG3T6150FG | 白色 | 50 | 12-200 |
XLG3T61120FG | 黑色 | 120 | 5-120 |
XLG3T6180FN | 橙色 | 80 | 3-2 0 |
XLG3T6190FF | 黄色 | 90 | 20-inf |
XLG3T6150FB | 紫色 | 50 (斜视45°) | 12-80 |
T6165FF** | 橙色与蓝色 | 65 | 65-inf |
侧视观察镜头
XLG3T6150SF | 棕色 | 50 | 45-inf |
XLG3T6150SG | 绿色 | 50 | 9-160 |
XLG3T61120SG | 蓝色 | 120 | 4-100 |
XLG3T6180SN | 红色 | 80 | 1-20 |
单物镜三维相位扫描测量镜头
XL4TM61105FG(前视) | 黑色 | 105 | 8-250 |
XL4TM61105SG(侧视) | 蓝色 | 105 | 7-250 |
XL4TM61105FN(侧视近焦) | 蓝色 | 105 | 3-120 |
双物镜立体测量镜头
XLG3TM616060FG(前视) | 黑色 | 60/60 | 4-80 |
XLG3TM615050SG(侧视) | 蓝色 | 50/50 | 2-50 |
单物镜阴影测量镜头
XLG3TM6150FG(前视) | 白色 | 50 | 12-30 |
XLG3TM6150SG(侧视) | 蓝色 | 50 | 7-24 |
*FOV取对角线长度
*表示亮度输出最高的镜头
可支持的测量功能
功能 | 三维相位测量法 | 阴影测量法 | 双物镜测量法 | 比较测量法 |
长度 | ■ | ■ | ■ | ■ |
深度 | ■ | ■ |
|
|
点到线距离 | ■ |
■ |
|
|
斜面上距离 | ■ | ■ |
|
|
面积 | ■ | ■ |
|
|
多线段长度 | ■ | ■ |
|
|
圆形量规 |
|
| ■ | ■ |
涡轮叶片与机闸间隙 | ■ |
|
|
|
剖面视图 | ■ |
|
|
|
3倍局部放大视窗 | ■ | ■ |
|
|
每幅图可进行5次测量 | ■ | ■ |
|
|
标准精确度 在规定的测量条件下进行测量时，经过专业培训的使用者可确保使用三维相位测量、双物镜测量及阴影测量实现95%以上的测量精确度
最小精度值 三维相位测量可达0.01mm，双物镜测量和阴影测量可达0.01mm
应用领域
| 航空航天领域 |
 | • 拥有更强的照明亮度，提升了在所有涡轮发动机检修时发现 缺陷的概率 • 三维相位扫描测量法能够快速准确呈现并根据测量出缺陷的 数据，判断缺陷是否会影响涡轮发动机的正常工作 • 菜单定向检测软件(MDI)可以存储飞机维护手册的工作流程， 对存储的图像进行智能分类，实时生成检测报告 • 可将检测结果远程提供给专家 ，大大减少飞机因为故障停在 停机坪检测的时间 • 用户可创建自定义的检测文件 ，可对参数进行特定设置 ， 如设定为飞机机身检修、飞机发动机检修等 • 设计更加轻便，符合IP67(组装好)、IP55(未组装)、MIL-STD- 810G和MIL-STD-461F标准，提升了检测效率 |
| 石油与天然气领域 |
 | • 按照IP67 ( 组装好 )、IP ( 未组装 ) 标准更加坚固耐用 ， 能够适应 各种钻探现场检测，如钻杆或涡轮机的户外检测工作 • 卓越的图像质量及照明系统能够满足如油罐、钻头、油管、 仪表管等大面积的检测需求 • 提供多种长度和直径的可互换探头 • 三维相位扫描测量技术可精确的扫描、分析缺陷的三维立体影像 • 为密闭空间提供可靠的远程目视检测建议，在紧要关头，新型检测 手段可保证设备能更长时间运行 |
| 电力领域 |
 | • 便携手持式设计可以更简单、快速地完成难以进入区域的检测 • 利用菜单定向检测软件(MDI)，可以更快速、更精确的进行数据 分析并实时生成检测报告 • IP67(组装好)、IP55(未组装)设计使设备能从容应对任何苛刻的环境 • 清晰的图像质量更容易发现任何缺陷 • 触控式操作界面、三维相位扫描测量技术可更快速、更精确的进行 检测和分析问题 |
| 汽车领域 |
 | • 多种长度和直径的可互换探头可满足各种火花塞孔、油路、管道的 检测需求 • 卓越的成像技术可实现清晰 、明亮的内窥检测图像 ，满足发动机 气缸、变速箱筏板等多种检测环境，快速识别缺陷 • 360°全方位探头导向，粗调、微调的双模式，导向7级速率可调， 导向控制更灵活、更精准，使气缸缸壁、活塞、气门等复杂管路的 检测更轻松 • 三维相位扫描测量技术可以精确的进行扫描、分析缺陷 • 先进的Wi-Fi及蓝牙功能可实现远程会诊，实现实时协作 • 锂电池持续供电两小时，方便应对各种检测环境 |
| 传统检测领域 |
 | • 更快速、更精准地检查泵、发动机、发电机、纸浆和卷轮、 齿轮箱、管道、管材、管道清洁度、涡轮机、压缩机、大型活塞、 冷水器、阀门、枪膛、炮膛、国土安全和海事考察等 • 坚固耐用，符合IP67(组装好)、 IP55(未组装)、MIL-STD-810G 和MIL-STD-461F标准，能够从容应对各种苛刻环境 • 多种长度、直径的可互换探头设计，可在多个领域使用，独立进行 检测 • 直观的触控操作界面，极致的图像质量，发现缺陷更容易 • 菜单定向检测软件 ( MDI ) 可存储远程视觉检测的工作流程、 智能命名检测图像文件、即时生成检测报告 |
