Floormap3DiM-R储罐底板漏磁扫描系统
| |||||||||
|

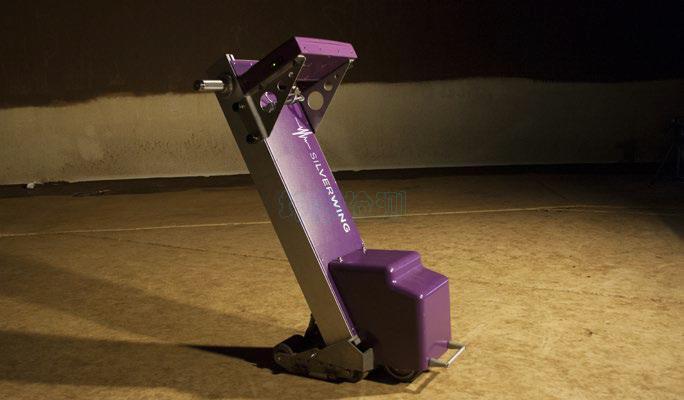

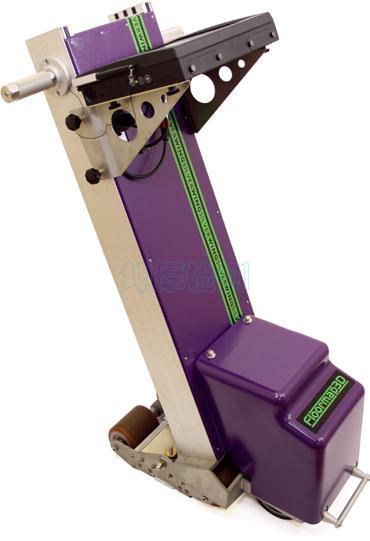

产品详情 Floormap3DiM-R储罐底板漏磁扫描系统 英国银翼公司的Floormap3DiM-R是当今最先进的储罐底板腐蚀检测系统，具有Floormap3Di-R和MFLi3000-R两种操作模式。主要用于石油、化工等行业储罐罐底板漏磁检测；该系统采用气隙磁阻传感器技术（STARS技术），能够识别缺陷是在上表面还是在下表面，这大大帮助工程师确定最佳的维修方案并提高了基于风险的维护方案。 创新的STARS技术增加了一套额外的传感器来侦测顶部缺陷引起的磁场强度变化，并与传统MFL漏磁传感器结合来识别上下缺陷。 Floormap3DiM-R总共有256个传感器，加强了探测更小缺陷的分辨率。 另外，新的全数字化校准系统去除了为不同板厚调整扫描高度的需要，检测所有板厚传感器固定为2mm。 扫描器主要特征： l 可区别上下表面缺陷 l 64个通道，256个传感器 l 扫描宽度300mm l 检测速度500mm/s-1000mm/s可调 l 实时数据采集和分析 l 精确的机械系统编码器，提高精度。如果每年进行一次标定并且不受磨损的情况下，在扫描8m长的板时，长度误差为3mm。 l 坚固耐用的触摸式电脑，便于在储罐内的恶劣环境下操作。系统数据采集软件不仅能获取所有的漏磁场信号，而且能实时显示出缺陷的具体位置及腐蚀的严重程度。 l Windows系统报告软件能够自动绘制整个储罐底板的CAD图形，能够对腐蚀区域进行定位，且有不同的颜色表示腐蚀的程度。 l 此外，还可以把肉眼观察、超声、真空箱和磁粉检测到的缺陷添加到储罐底板的图形中，全面的显示在报告生成整个罐底板的检测报告。 l 新软件具有的对比覆盖功能，可以用后期检测到的结果和前期的进行对比来判断缺陷的变化情况。 l 上述的特征加上补板的设计、统计功能成为储罐检测人员一个非常强大的、有效的工具，对储罐进行长期的监测。 l 一体化设计，所有线路均集成在设备内部符合储罐检测需要。 l 液压系统辅助可轻松的将磁桥从底板上提起并可轻松移动设备。 银翼公司在不断研发新技术，目前正在研发使用激光辅助定位技术，以期精确定位并减小检测工作量，目前在Floormap3DiM-R上预留激光定位模块以便未来进行升级。 报告软件主要特征： l 自动的CAD检测绘图 l 补板设计功能 l 出具检测报告功能 l 缺陷外形及大小分析 l 可添加肉眼观察、超声、真空箱和磁粉检测的缺陷 l 直接列出每块板的缺陷个数和位置
储罐底板整体图 (显示缺陷的整体情况)
储罐底板单板视图 (显示缺陷的具体大小和位置) 缺陷统计功能 STARS技术所得原始数据灰度图 现场实时扫描结果图 校准试板上扫描结果图 校准试板上扫描结果原始数据灰度图
可在特定的区域添加照片 补板设计功能 MFLi视图 MFLi视图采用多色的彩色板把真正的腐蚀突显出来，通过MFLi视图可以轻松的把伪信号排除掉。 MFLi视图 动态光标 动态光标功能是利用已知大小的参考缺陷来估算出检测缺陷的直径大小，可以替代采用测深尺、超声测厚仪等来验证缺陷，特别是穿孔或深坑等。
单板比较功能
可以添加管道、人孔等附属物功能
MFLi3000-R操作模式功能介绍 该功能主要适用于对储罐底板的快速的检测和对缺陷的快速验证。 该系统最大的特点就是扫描的同时可以实时显示结果，可区别腐蚀是在上表面还是在下表面。如在扫描的过程中设置了自动停止功能，当有超过预设阈值时，系统自动停止，方便查找和验证缺陷，也可在扫描完后查看扫描结果，通过启动马达自动后退到所关注的腐蚀位置进行验证和查看。 l 自动停止，当有超过阈值的缺陷时可自动停止，方便查找和验证缺陷 l 现场实时分析，可切换各种视图 l 数字校准功能，可以保存和调用校准文件 l 可以区别缺陷是在上表面还是下表面 l 扫描宽度300mm，64个通道，256个传感器 l 保存扫描结果图片 实时扫描视图 实时扫描视图能实时显示当前的扫描结果，操作者可以从此界面了解实时的扫描结果和腐蚀情况。如有需要还可以选择自动停止模式，当有超过预设阈值时，系统自动停止，腐蚀正好位于扫描器后轮边缘，缺陷查找特别容易。操作者也可以在整个扫描结束后，通过启动马达自动后退到所关注的腐蚀位置进行验证和查看。 显示表面轮廓 采用了创新的STARS技术，该技术可以区别腐蚀是在上表面还是在下表面，当每次扫描结束后，操作者可以切换到STARS视图，只显示上表面腐蚀并可显示表面轮廓，该功能对于带有防腐层的储罐底板检测非常有用，可以在不破坏防腐层的情况下了解底板的腐蚀情况，极大的提高了检测效率，并为维修提供了很好的依据。 MFLi视图 MFLi视图采用多色的方式把腐蚀突显出来，可以减少伪缺陷的显示，更重要的是可以对缺陷分类，特别是能发现小的腐蚀坑，提高了检测能力。还有个功能就是可以以类似B扫描的方式显示扫描的结果，方便操作观看是否有超过阈值的腐蚀。 Floormap3DiM-R技术参数:
配置清单： （1）电池驱动扫描器：1台 （2）带触摸屏便携式工业计算机：1台 （3）检验与分析软件：1套 （4）图形报告软件：1套 （5）电池充电器：1个 （6）充电电池：2块 （7）计算机固定支架：2个 （8）计算机固定螺栓：8个 （9）数据传输电缆：1条 （10）对比试板1套：6mm、8mm、10mm、12mm各1块 （11）仪器专用运输箱：1个 |
